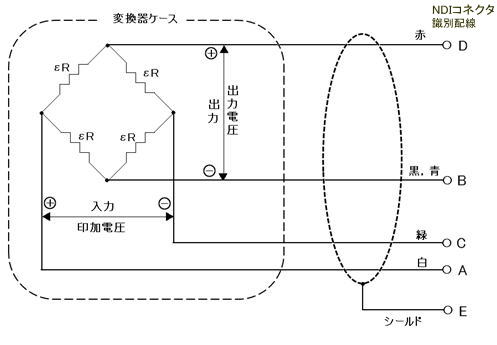

   変換器の基本ブリッジ回路
製　品

変換器の構成

変換器の用語

お問合せ



変換器の出力ひずみ表示と、電圧表示との関係

 変換器の出力表示は以下の二つによって表します。

・ひずみ量（×10-6STRAIN）

・ブリッジに印加電圧1Vを加えた時の出力電圧（μV/VまたはmV/V）

両者には、ブリッジの出力電圧の式により次式の関係があります。


  K  ： ひずみゲージのゲージ率
  E  ： ブリッジ印加電圧
  e  ： ブリッジの出力電圧
  ε  ： ひずみ




ここで、(式3)に、ひずみゲージのゲージ率 K=2、ブリッジ印加電圧 E=1(V)とすると



(式 4)のようにひずみ出力とブリッジの出力電圧の間には常に2倍の関係があります。

ここでもう一度(式3)を用い、ひずみゲージのゲージ率 K=2の場合のひずみ量を求めてみます。


ひずみゲージのゲージ率 K=2、ブリッジ印加電圧 E=1(V)、ブリッジ出力電圧 e=1(mV)の場合

となり、

  1 mV/V = 2000×10-6 STRAIN （ひずみ）
  2 mV/V = 4000×10-6 STRAIN （ひずみ）

などとなり簡単に云いますと、出力電圧(mV/V)とひずみ量(STARIN)の関係は2000倍の関係
にあります。
